Was ist ein Struktogramm?
Ein Struktogramm zeigt dir einen Algorithmus als Diagramm — mit klaren Bausteinen statt Programmcode. So verstehst du die Logik, bevor du dich in die Syntax einer Sprache vertiefst.
Ein Algorithmus beschreibt Schritt für Schritt, was passieren soll. Im Struktogramm siehst du diesen Ablauf auf einen Blick: von oben nach unten, bei Verzweigungen und Mehrfachauswahl seitlich gegliedert.
1972/1973 stellten Isaac Nassi und Ben Shneiderman diese Diagrammform vor. Du zerlegst damit eine Aufgabe in Teilprobleme und baust daraus einen nachvollziehbaren Ablauf — strukturiert, ohne sofort Code schreiben zu müssen.
Wozu nutzt du ein Struktogramm?
Im Informatikunterricht — und wenn du allein übst — hilft dir ein Struktogramm, eine Aufgabe zu planen, den Ablauf zu prüfen und ihn später in eine Programmiersprache zu übersetzen. Du denkst zuerst über die Logik nach, nicht über Klammern und Semikolons: Logik vor Syntax.
Typisch ist der Weg: Aufgabe verstehen → Ablauf im Diagramm entwerfen → mit Beispieldaten durchgehen → erst dann programmieren. So findest du Fehler in der Idee früh — noch bevor der Compiler meckert.
Die Bausteine
Jedes Struktogramm setzt sich aus wenigen Grundformen zusammen — egal, ob du später Java, Python oder eine andere Sprache schreibst:
- Sequenz — du führst Anweisungen nacheinander aus; im Diagramm stehen die Schritte als Rechtecke untereinander.
- Verzweigung — du wählst zwischen zwei Wegen, z. B. „wenn … dann … sonst …“.
- Mehrfachauswahl — du wählst zwischen mehr als zwei festen Fällen (in Programmen oft
switch). - Wiederholung — du wiederholst Schritte, solange eine Bedingung gilt oder für eine feste Anzahl von Durchläufen.

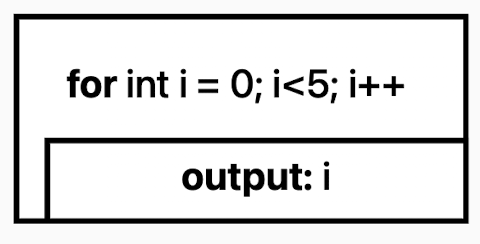

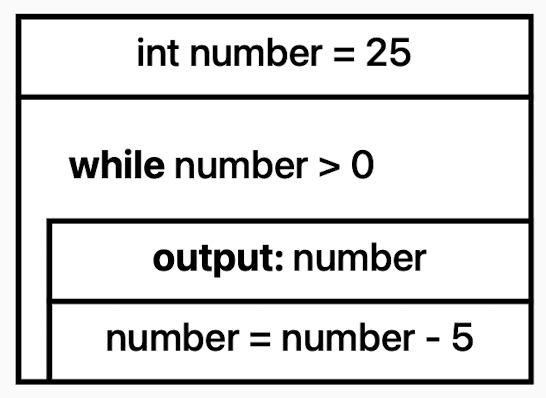

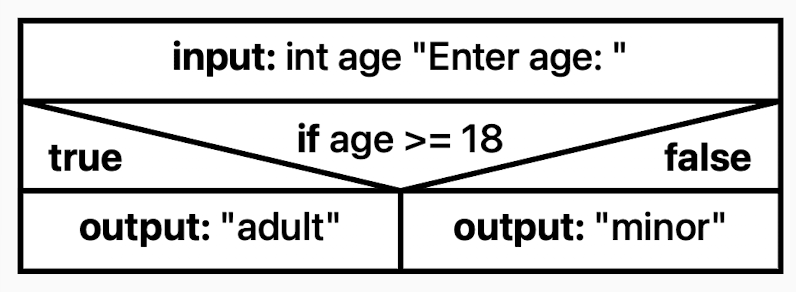

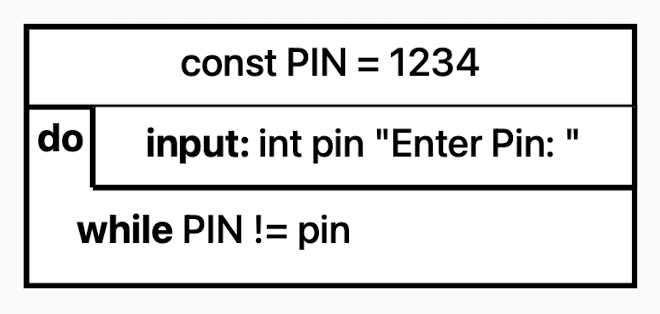

Damit modellierst du die meisten Aufgaben aus dem Unterricht — vom einfachen Ablauf bis zu verschachtelten Strukturen. Die folgenden Beispiele zeigen typische Formen, wie du sie in VisuStruct zeichnest (eine Auswahl, nicht jede mögliche Variante):
switch).Nassi-Shneiderman-Diagramm
International heißt die Darstellung nach Nassi und Shneiderman oft Nassi-Shneiderman-Diagramm; in Deutschland sagst du meist Struktogramm. Gemeint ist dieselbe Idee: ein einheitlicher Stil für Rechtecke, einfache Verzweigung, Mehrfachauswahl und Schleifen — übersichtlich und strukturiert.
Mit VisuStruct zeichnest du solche Diagramme, spielst den Ablauf Schritt für Schritt durch und kannst daraus Programmcode erzeugen — ohne am Anfang schon eine Programmiersprache beherrschen zu müssen.
Planen, testen, programmieren
So gehst du typischerweise vor:
- Planen — du verstehst die Aufgabe und entwirfst den Ablauf im Struktogramm.
- Testen — du gehst den Ablauf Schritt für Schritt durch (z. B. mit Beispieldaten) und findest Fehler in der Logik.
- Programmieren — du überträgst die geprüfte Struktur in Code.
VisuStruct begleitet dich in allen drei Phasen in einem Modell — von der Skizze bis zum Programmcode.
